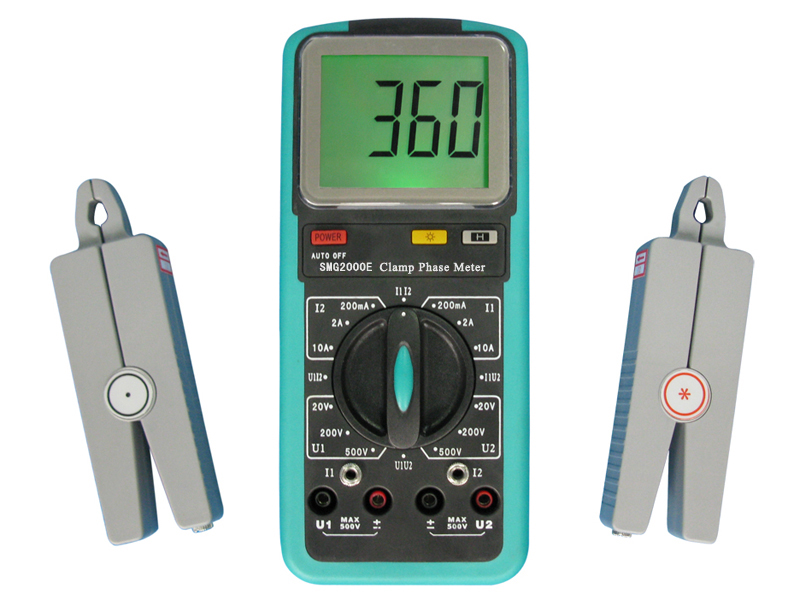

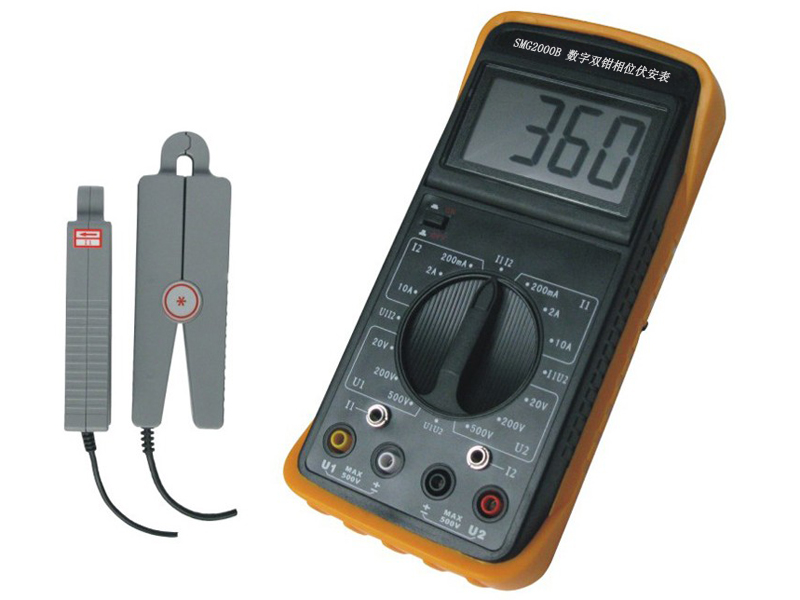

SMG2000数字双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高至25mm，屏幕角度可自由转换约70°.SMG2000数字双钳相位伏安表外壳采用工程绝缘材料，另配橡皮防振保护套。

产品别名
       相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表

产品特性

       1、不需拆母线 一键全自动测量 精度高 稳定性好

       2、量程自动转换 大屏幕液晶显示 汉字菜单操作提示 可储存和打印数据

基本误差
1、参比工作条件
         1、环境温度：（23±5）℃
         2、环境湿度：（45～75）% RH
         3、被测信号波形：正弦波、β=0.02
         4、被测信号频率：（50±0.2）Hz
         5、被测载流导线在钳口中的位置：任意
         6、测量相位时被测信号幅值范围：100～220V、0.5A～1.5
         7、外参比频率电磁场干扰：应避免
2、 基本误差极限

项    目		SMG2000B			SMG2000E
交流电压测量误差	量   限	20V	200V	500V	20V	200V	500V
	分 辨 率	0.01	0.1	1	0.01	0.1	1
	基本误差极限	±(1.2%RD+2）	±(1.0%RD+2)	±(1.2%RD+2)	±(0.3%读数+0.2%量程）
	输入阻抗	各量限均为2MΩ			各量限均为2MΩ相位测量时，电压端输入阻抗>500KΩ
交流电流测量误差	量   限	200mA	2A	10A	200mA	2A	10A
	分 辨 率	0.1mA	1mA	10mA	0.1mA	1mA	10mA
	基本误差极限	±(1.0%RD+2)			±(0.3%读数+0.2%量程）
工频相位测量误差	范  围	0～360°
	分辨率	1°
	基本误差极限	±3°			±2°

工作误差
1、 额定工作条件
          1、环境温度：（0～40）℃
          2、环境湿度：（20～80）% RH
          3、被测信号波形：正弦波、β=0.05
          4、被测信号频率：（50±0.5）Hz
         5、被测载流导线在钳口中的位置：任意
         6、测量相位时被测信号幅值范围
                                                     测U1-U2相位时：30V～500V
                                                     测I1-I2 相位时：10mA～10.00A
                                                     测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
        7、外参比频率电磁场干扰：应避免
2、  额定工作误差极限
           在1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。



其它技术特性
       1、显示位数：三位半
       2、采样速率：3次/秒
       3、电源：单个 9V 迭层电池、电源电流小于5mA
       4、外形尺寸

表壳尺寸：	192mm×95mm×55mm	186mm×86mm×33mm
钳壳尺寸：	140mm×42mm×20mm	140mm×40mm×19mm
钳口尺寸：	Φ7mm×9mm	Φ7mm×8mm

5、重量
        表体：280g
        测量钳：2×200g
6、储存条件
        温度：－10℃～50℃
